精密電動比例風門

MRV01

高溫熱旁通---精密電動比例風門(MRV01) × 1 Set 電動比例風門控制進入850℃以上超溫風量。

  • 尺寸：1000mm X 250mm(W)、 內圓300mm、間隙填塞耐火鑄泥。
  • 最高使用溫度：1000℃。
  • 外部閥体材質：SUS304。
  • 內膛及蝶片材質：SUS253MA。
  • 前後法蘭採用石墨密封墊片3mmt。
  • 蝶片圓形與閥体關閉有擋板。止洩率99%以上。
  • 蝶閥之蝶片0~90°開關時間≦ 14 sec
  • 防爆電動驅動器品牌：SUN-YEH。
  • 型號：OME3
  • 控制方式：比例式控制4-20mA
  • 防爆等級：Ex d IIB T4 Gb
  • 額定電壓：110/220VAC/1PH/50/60Hz
  • 防水等級：IP68, NEMA4
  • 環境溫度：－30℃~＋70℃
詳細介紹 回上一頁

圓形蝶片及內膛—253MA

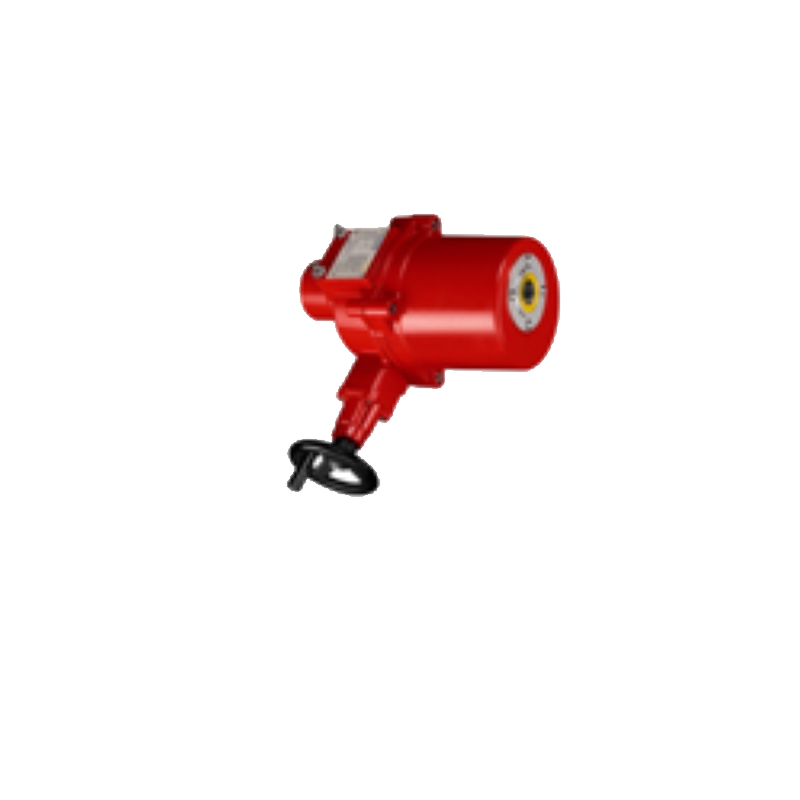

防爆電動驅動器

規格表

Steel designation  Typical composition,%  Max. service temp.(°C)
in dry air
  Outokumpu   EN ASTM C N Cr Ni Si Others
Ferritics 4713 1.4713 -- 0.06 -- 6.5 -- 0.8 0.8AI 800
4724 1.4724 -- 0.07 -- 12.5 -- 1.0 0.9AI 850
4736 1.4736 -- 0.02 -- 17.5 -- 1.0 1.8AI 1000
4742 1.4742 -- 0.07 -- 17.5 -- 1.0 1.0AI 1000
4762 1.4762 -- 0.08 -- 23.5 -- 1.0 1.5AI 1150
Austenitics 4948 1.4948 304H 0.05 -- 18.1 8.3 -- -- 800
4878 1.4878 321H 0.05 -- 17.3 9.1 -- Ti 800
153 MA TM 14818 S30415 0.05 0.15 18.5 9.5 1.3 Ce 1000
4833 1.4833 309S 0.06 -- 22.3 12.6 -- -- 1000
4828 1.4828 -- 0.04 -- 20 12 2.0 -- 1000
253 MA Ⓑ 1.4835 S30815 0.09 0.17 21 11 16 Ce 1100
4845 1.4845 310S 0.05 -- 25 20 -- -- 1100
4841 1.4841 314 0.07 -- 24.5 19.5 2.0 -- 1125

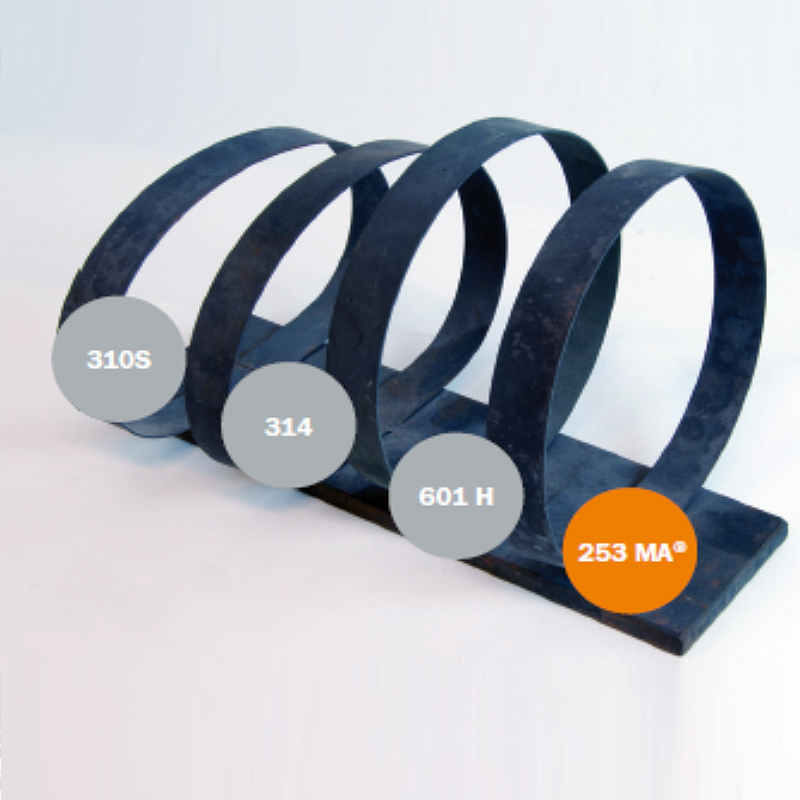

Creep deformation test:

310S and rings collapsed due to own weight. 1000 °C, 35 h, 1 mm thickness.

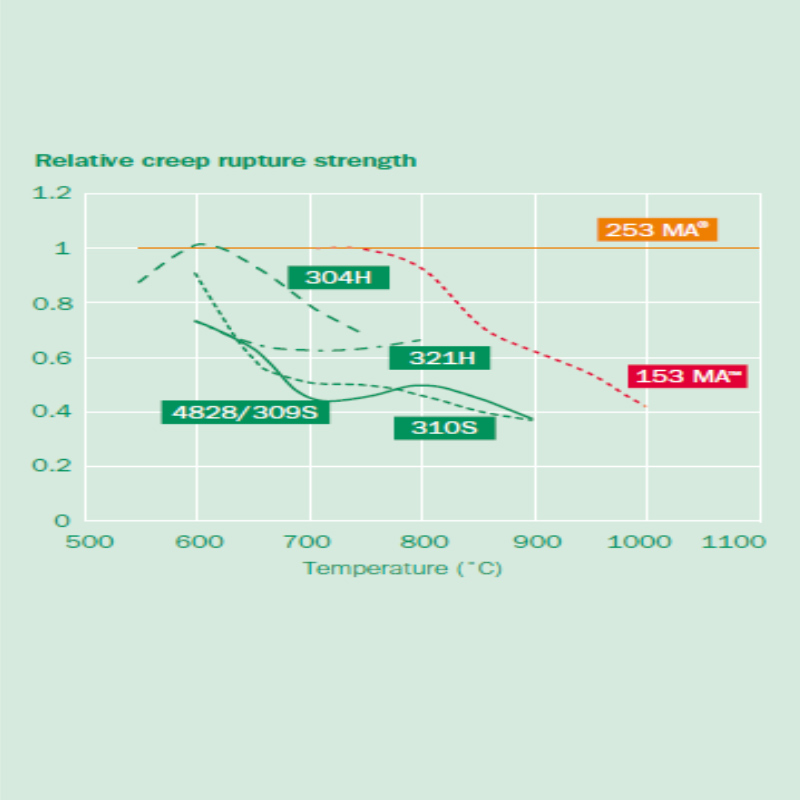

Figure 3.

100,000 hours creep rupture strength, relative to Outokumpu 253 MA Ⓑ.

長時間1000℃蠕變斷裂强度(Creep Rupture Strength)253MA(瑞士進口) 維持不變

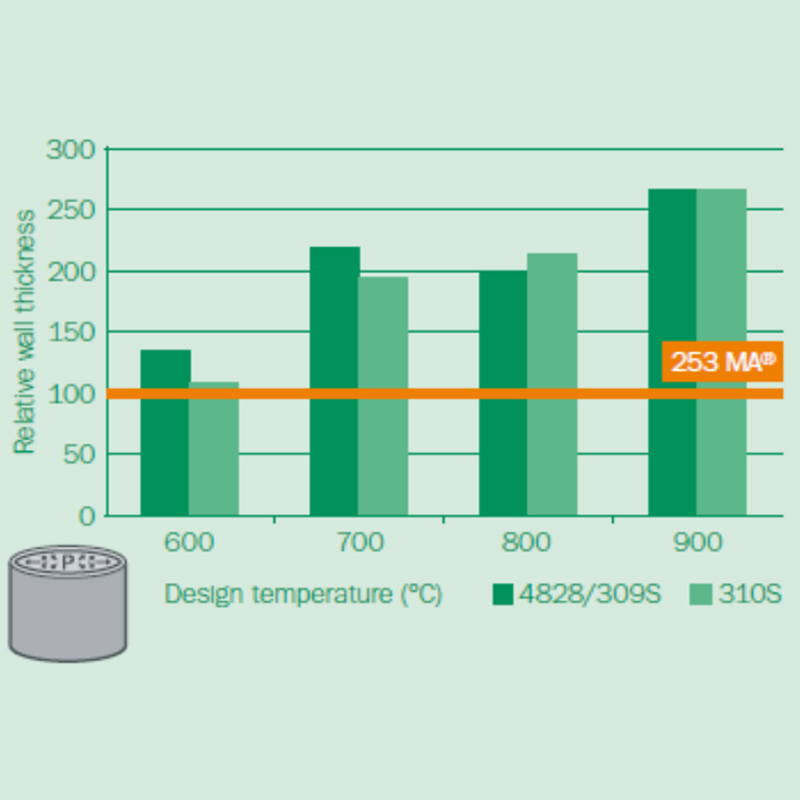

Figure 4.

Wall thickness required to achieve the same strength as 253 MA Ⓑ when designing a cylinder with an internal pressure.
