RTO技術原理

Technical

再生熱氧化法(Regenerative Thermal Oxidizer,簡稱RTO) 為廢氣中含揮發性有機物(VOCs)經濟有效之處理方法。

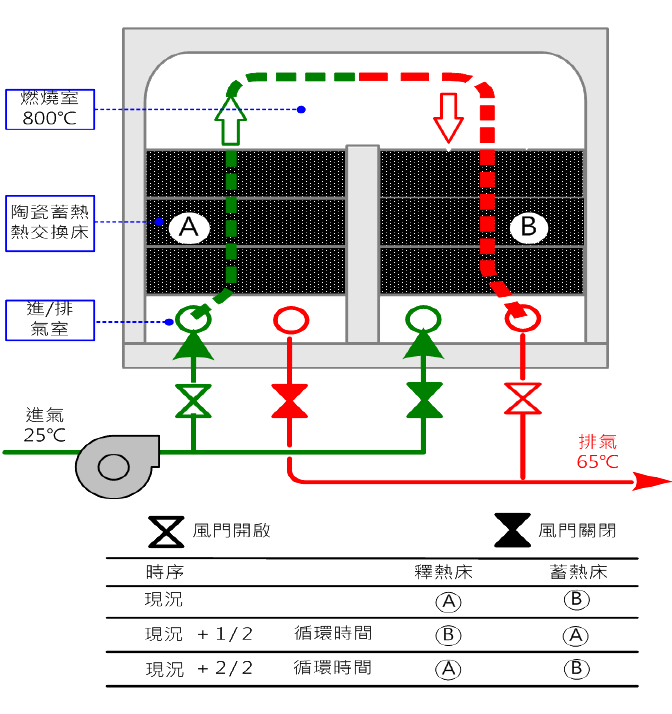

RTO 裝置示意圖如下頁, 系統至少包括二個蓄熱床、 進排氣控制閥門、加熱燃燒系統及溫度控制設備。蓄熱床內填充散裝堆疊或規則排列陶瓷蓄熱材料,欲處理氣體先進入一蓄熱床(A 床)預熱至一定處理溫度以熱解化學破壞反應其中之VOCs,釋熱成高溫氣體通過另一蓄熱床(B 床)時,氣體熱能將傳入原已冷卻之蓄熱材,即高溫氣體之顯熱已被儲存,氣體則以較低的溫度排放出乾淨空氣。

待設定切換時間(約1.5~2 分鐘)後,欲處理氣體則導入該高溫床(B 床)預熱,反應後高溫氣體能量則儲存於A 床,完成一操作迴圈

  • #

    (a) 雙床式RTO操作时序

    去除率 ≧ 95 %

  • #

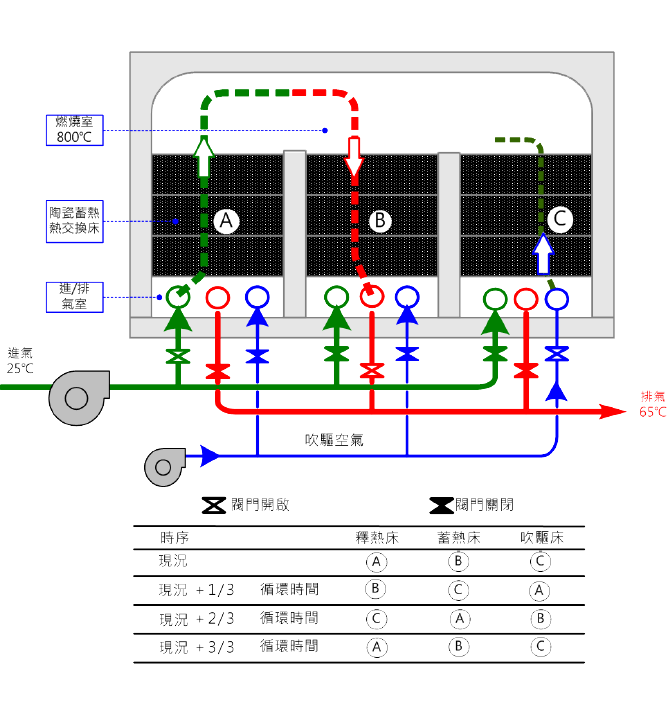

    (a) 三床式RTO操作时序

    去除率 ≧ 98.5 %

(I).A → B:

VOCs由A塔底部進入,通過蓄熱材,經燃燒室,由B塔底部排出至煙囪。

(II).B→A:

VOCs由B塔底部進入,通過蓄熱材,經燃燒室,由A塔底部排出至煙囪。

(III).VOCs直排至煙囪

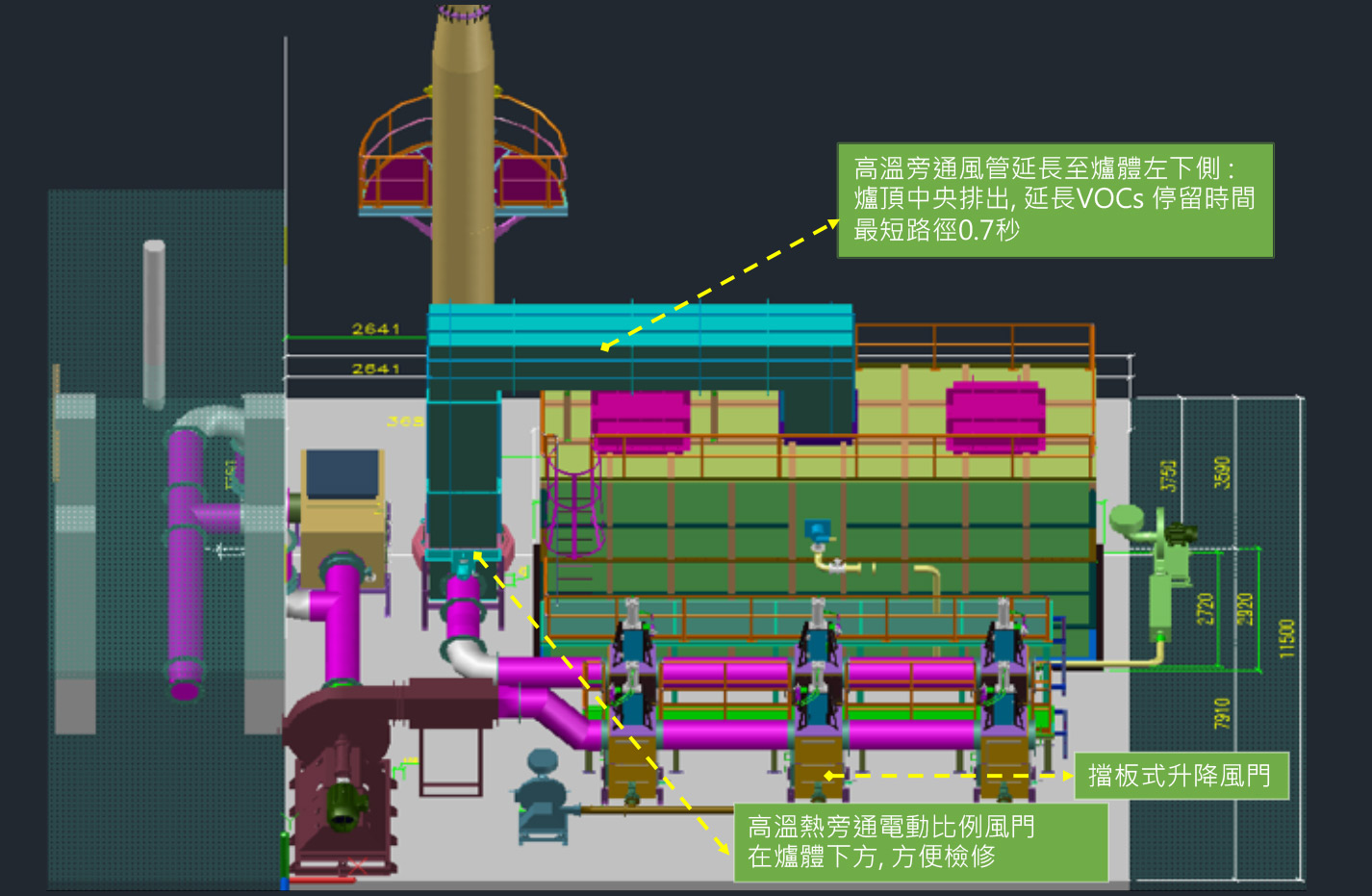

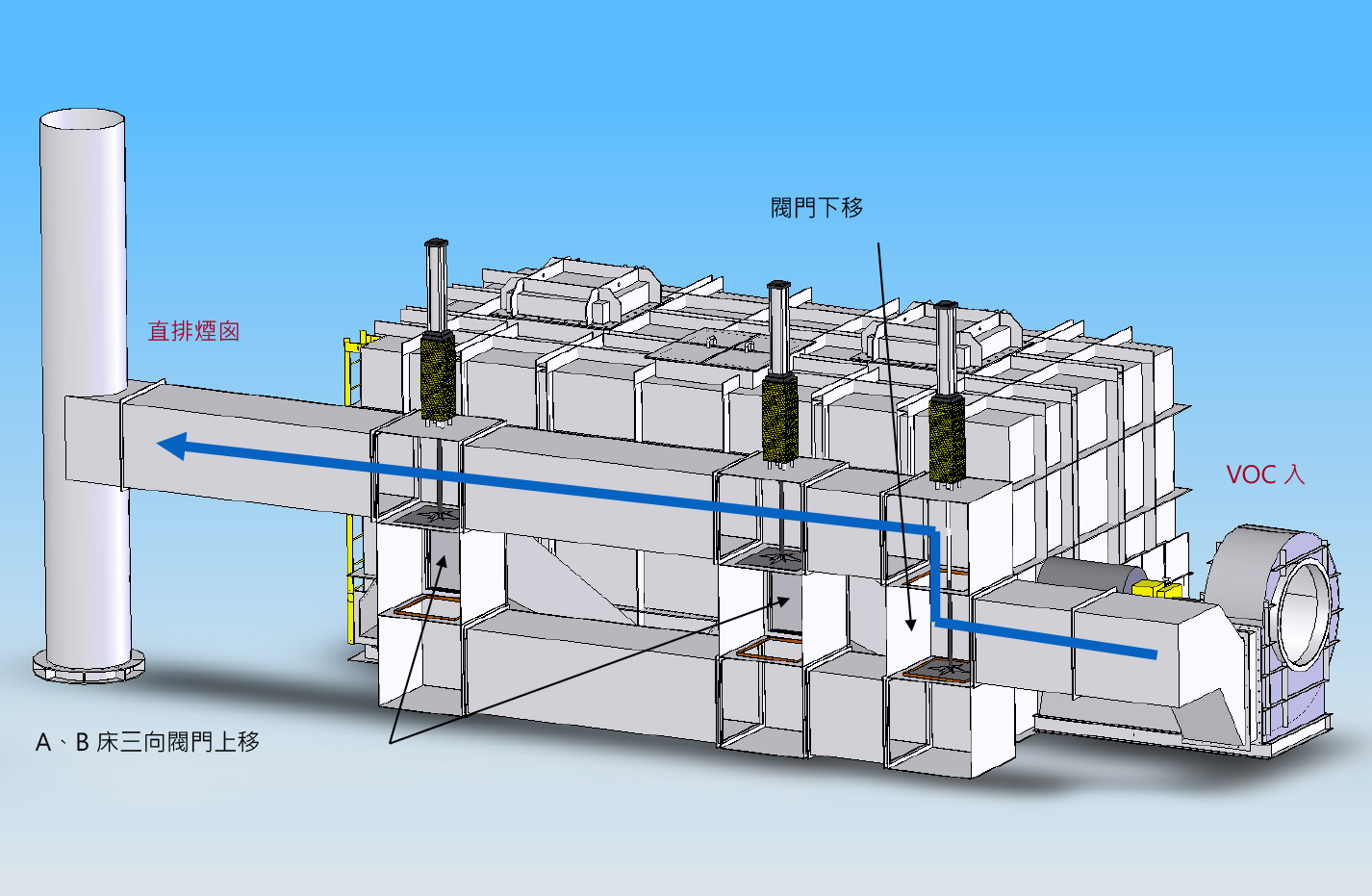

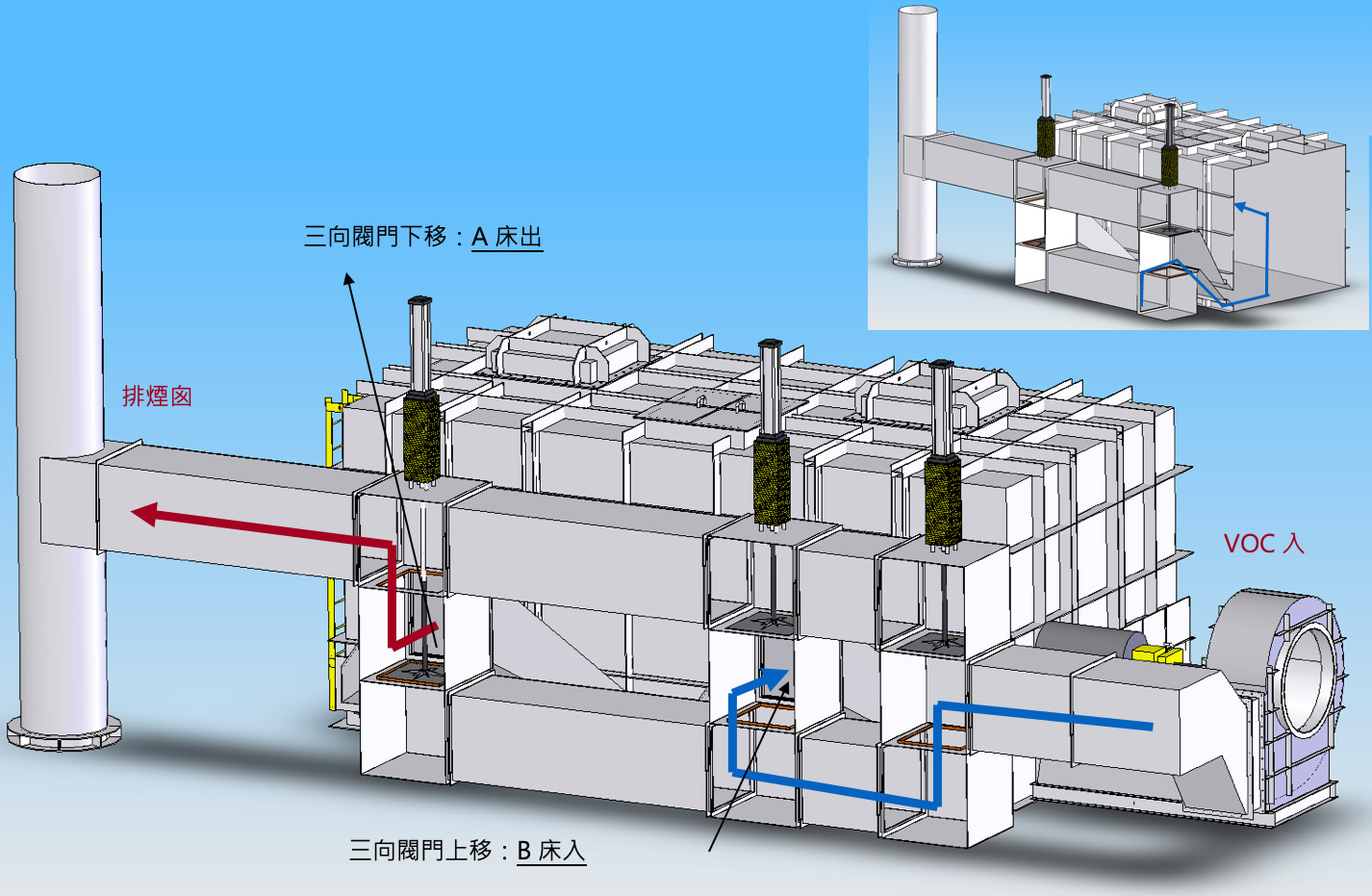

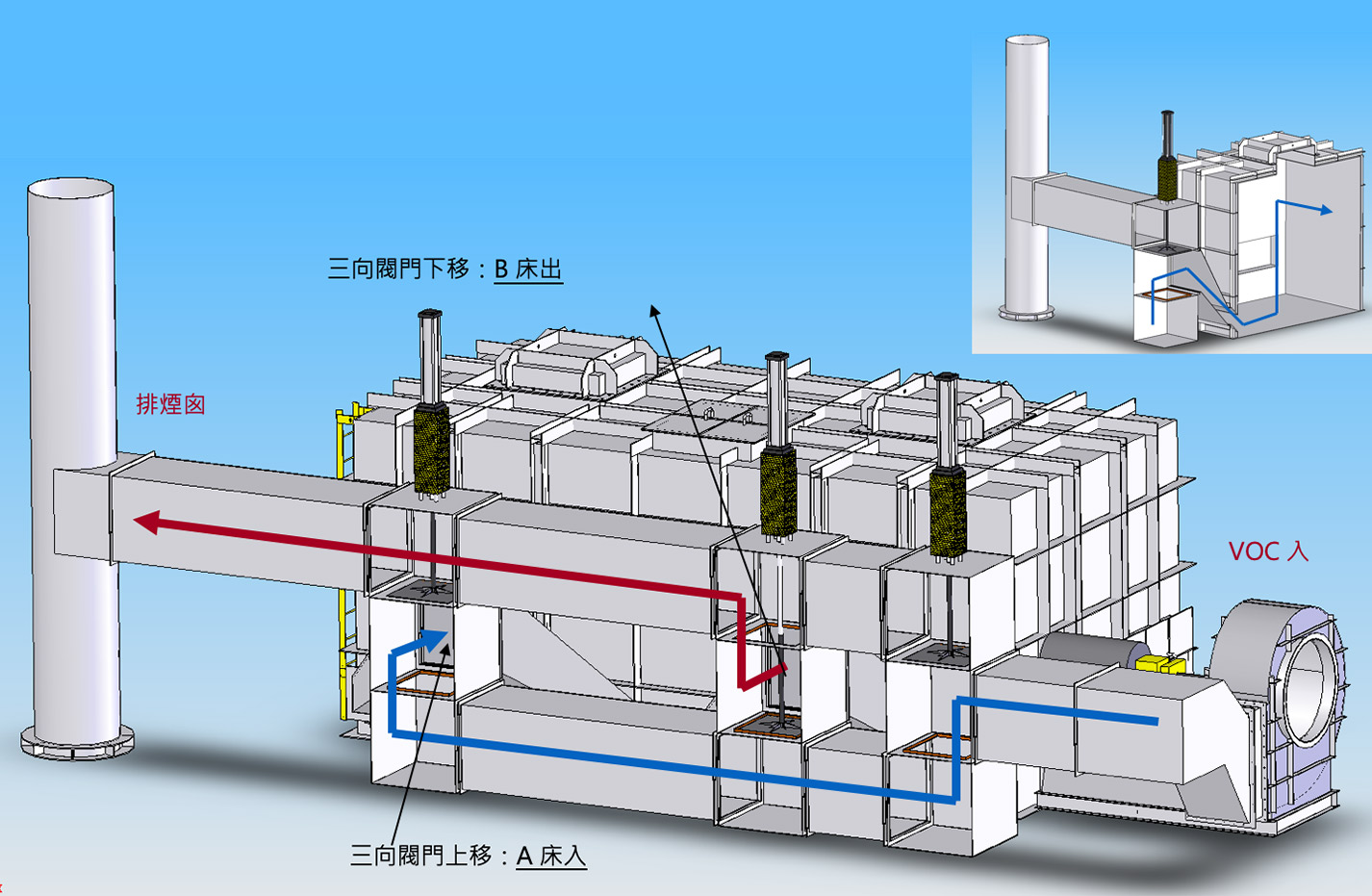

參塔式RTO與控制氣流方向擋板式升降風門組合之系統---參考立体圖

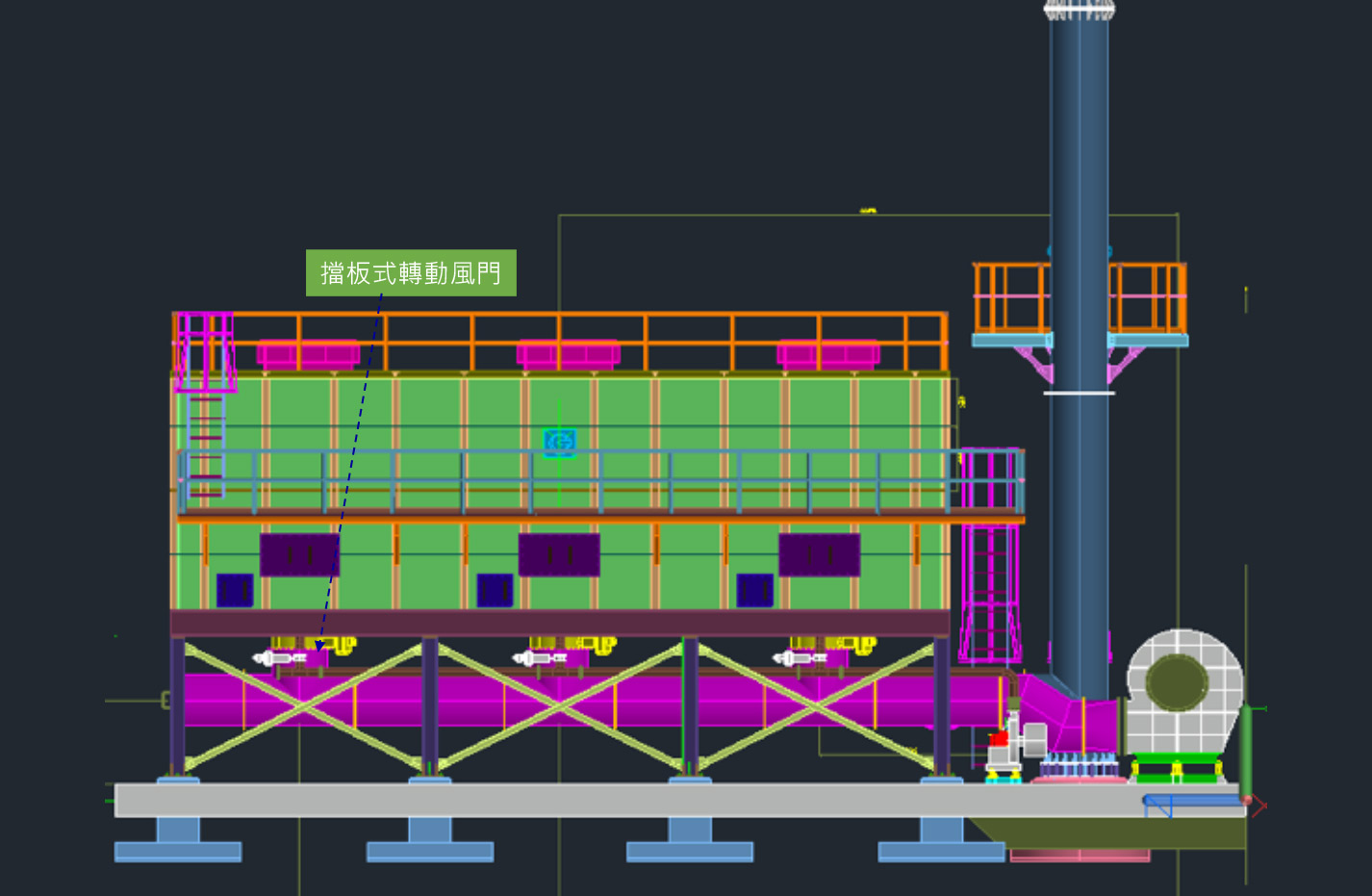

參塔式RTO與控制氣流方向擋板式轉動風門組合之系統---參考立体圖
